L’extracteur d’huile par solvant est l’équipement principal du procédé d’extraction d’huile alimentaire. Les graines oléagineuses prétraitées ou les tourteaux pré-pressés sont acheminés vers l’extracteur par un convoyeur. Après extraction par solvant, on obtient un mélange d’huile et de tourteau humide, qui peut ensuite être transformé pour obtenir de l’huile alimentaire brute.

Principe de fonctionnement de la machine d’extraction d’huile comestible par solvant

L’extraction par solvant est une méthode de production d’huile avancée, largement utilisée dans le monde. Le processus comprend l’extraction par solvant, la séparation de la miscella, la désolvantation et le séchage du tourteau humide, et la récupération du solvant.

L’extraction par solvant utilise un solvant organique sélectionné, capable de dissoudre l’huile, pour extraire l’huile des graines oléagineuses prétraitées ou du tourteau pré-pressé par immersion ou percolation dans l’extracteur d’huile. Le mélange obtenu est appelé miscella. Le tourteau humide est évacué par la sortie et envoyé au désolvateur-grilleur pour éliminer le solvant. La miscella concentrée est filtrée et envoyée au système d’évaporation.

Grâce à la différence de point d’ébullition entre le solvant sélectionné et l’huile, après évaporation et distillation de la miscella, le solvant s’évapore et se sépare de l’huile, permettant ainsi d’obtenir l’huile brute extraite. La vapeur de solvant est condensée et refroidie pour être réutilisée. L’huile brute est envoyée à l’atelier de raffinage et subit une série de processus de raffinage tels que le dégommage, la désacidification, le blanchiment et la désodorisation pour obtenir l’huile comestible.

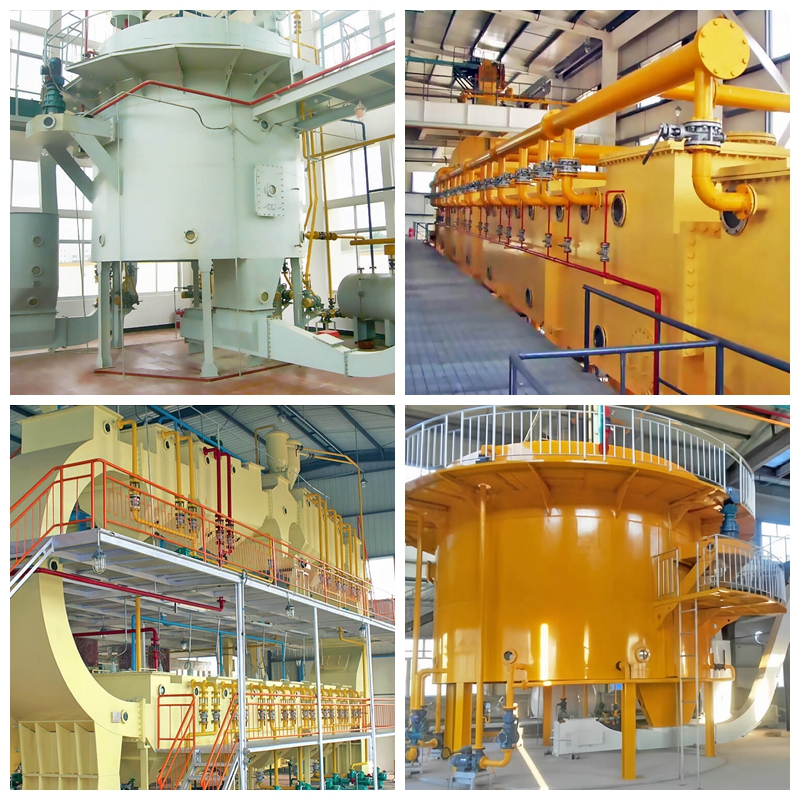

Types de machines d’extraction d’huile comestible par solvant

Nous proposons des extracteurs rotatifs, des extracteurs à boucle et des extracteurs à chaîne pour répondre à vos besoins.

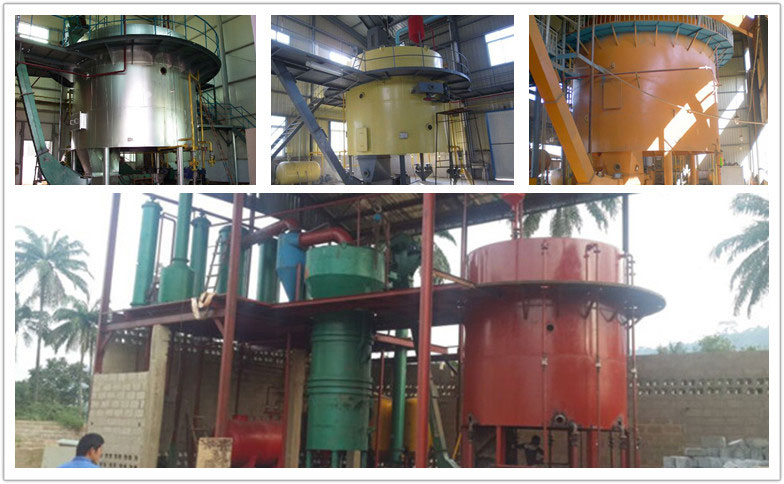

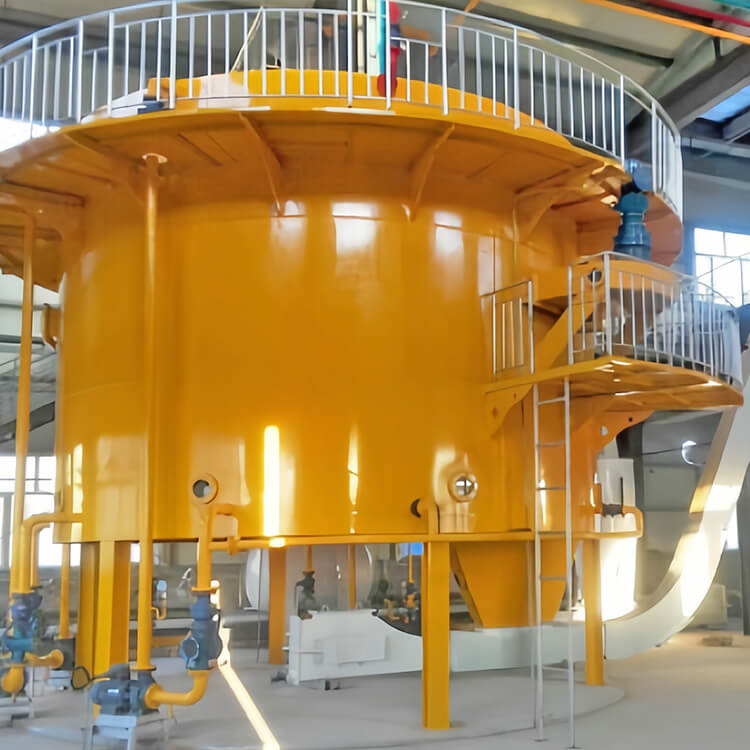

Extracteur Rotocel

L’extracteur rotatif Huatai est un extracteur d’huile continu de type combiné. Le rotor, composé de cellules contenant la matière première, tourne autour de l’arbre principal pour effectuer un cycle complet d’extraction.

C’est l’équipement d’extraction d’huile alimentaire le plus largement utilisé, adapté aux petites et moyennes usines d’extraction d’huile.

Application du produit : L’extracteur rotatif est le plus répandu. Il convient à tous les types de graines oléagineuses.

Caractéristiques du produit : L’extracteur rotatif offre un fonctionnement fiable, une conception unique d’équilibrage du rotor, une faible consommation d’énergie et une miscella à haute concentration, une bonne auto-filtration de la couche de matière fixe, une faible teneur en farine dans l’huile extraite et une extraction efficace.

La principale caractéristique de l’extracteur rotatif est son lit de graines oléagineuses épais, sa miscella à haute concentration, sa structure simple et sa facilité d’utilisation et d’entretien.

L’extracteur rotatif convient à l’extraction d’huile d’arachide, de colza, de coton, de tournesol, de sésame, de germe de maïs, de graines de camélia, de lin, de ricin, de soja, de son de riz, de carthame, de tourteau de palmiste, de coprah, de pépins de raisin, d’onagre, etc. Il est particulièrement adapté à l’extraction de divers tourteaux d’huile pré-pressés. L’extracteur rotatif est également utilisé pour l’extraction du pigment rouge de paprika.

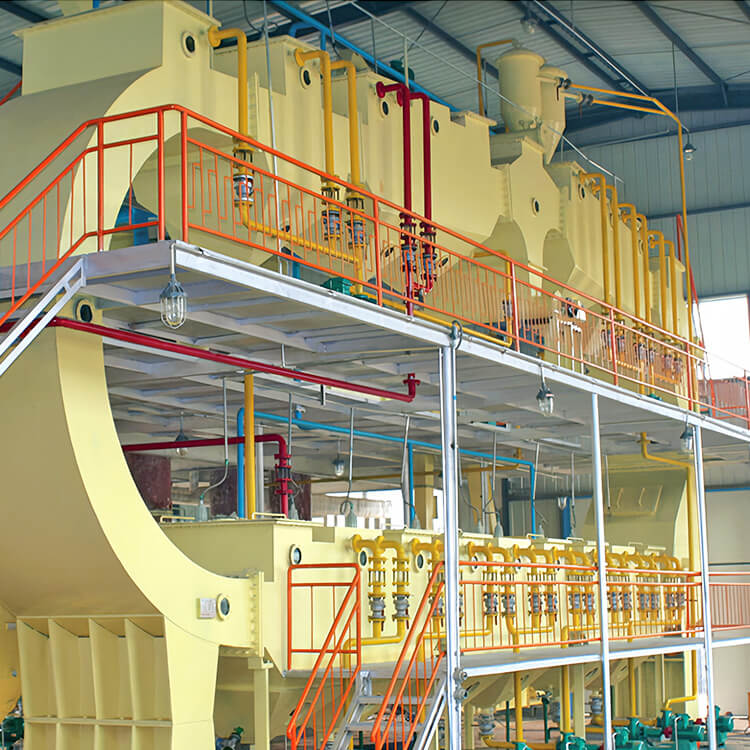

Extracteur de type boucle

L’extracteur à boucle est un extracteur continu combiné, adapté aux grandes usines d’extraction d’huile. Entraîné par un convoyeur à chaîne, le matériau effectue une rotation complète pour achever le processus d’extraction.

Cet extracteur convient à l’extraction d’huile d’arachide, de colza, de coton, de tournesol, de germe de maïs, de graines de camélia, de lin, de soja, de son de riz, etc.

Applications : L’extracteur d’huile à boucle est un type d’extracteur polyvalent, particulièrement adapté à l’extraction de matériaux en couche mince.

Caractéristiques : Le matériau est retourné lorsqu’il passe de la section courbée à la couche inférieure, ce qui assure une extraction plus uniforme. La couche de matériau étant peu épaisse, le temps d’extraction est court, le tourteau humide contient moins de solvant et la teneur en huile résiduelle est faible.

Les arbres d’entraînement et d’entraînement sont équipés de roulements à rouleaux auto-aligneurs, et l’arbre de tension est équipé de paliers lisses.

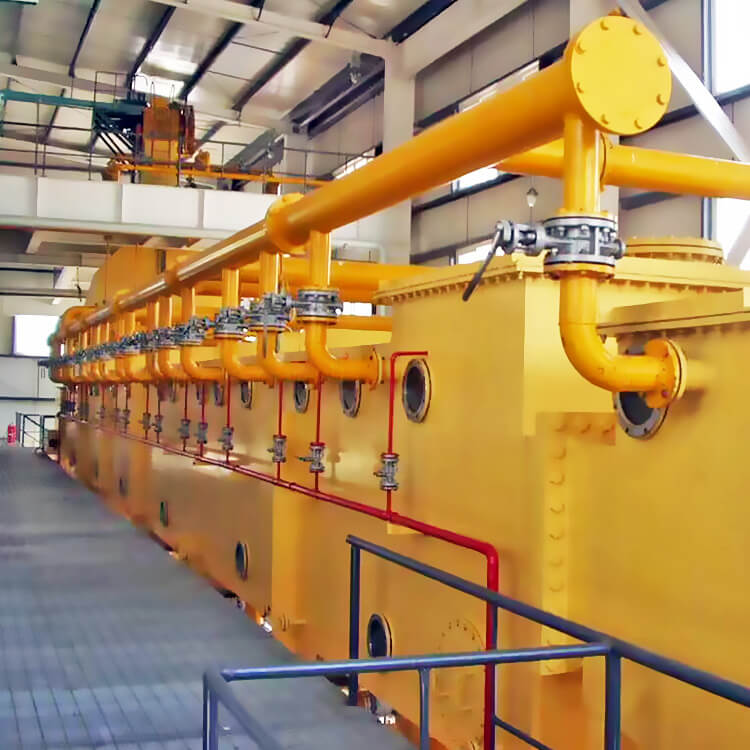

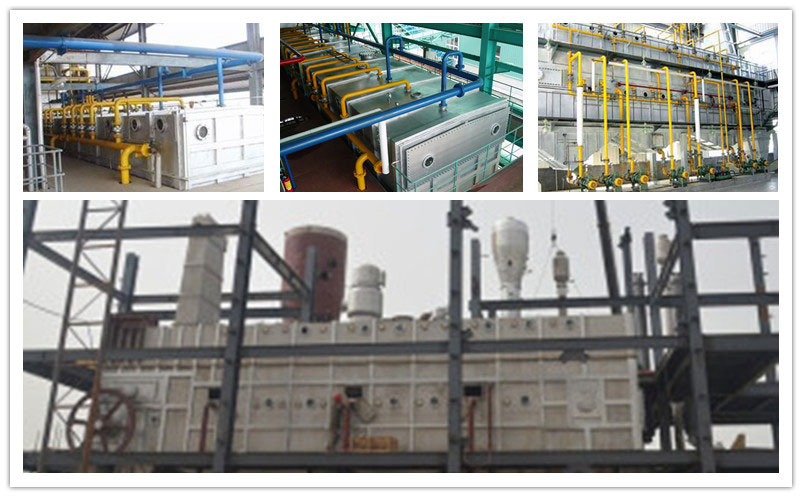

Extracteur de chaîne de traînée

Numéro de brevet : ZL 2018 2 1882277.1

L’extracteur à chaîne ou extracteur à câble est un extracteur à immersion continue. La chaîne entraîne les matériaux sur un cycle complet à l’intérieur de l’extracteur pour réaliser le processus d’extraction.

La structure de transmission d’un extracteur à chaîne se compose de trois éléments : le pignon d’entraînement, le pignon mené et le pignon de tension. Grâce à la grande distance horizontale entre le pignon de tension et le pignon d’entraînement, la fiabilité de la transmission de la chaîne et du pignon d’entraînement est assurée.

L’extracteur à chaîne convient aux usines d’extraction d’huile à grande échelle. Il est adapté à l’extraction directe du soja, du son de riz, etc., et à l’extraction après pré-pressage des graines de coton, de colza, de sésame, de camélia, de tung, de tournesol, de germes de maïs, de pépins de raisin, etc., ainsi qu’à l’extraction de protéines par solvant.

Les machines d’extraction d’huile par solvant sont généralement utilisées dans les grandes usines d’huile alimentaire ayant une capacité de production journalière de 100 tonnes ou plus. Si vous souhaitez investir dans une usine de transformation d’huile alimentaire, n’hésitez pas à nous contacter pour l’achat d’équipements de production.
